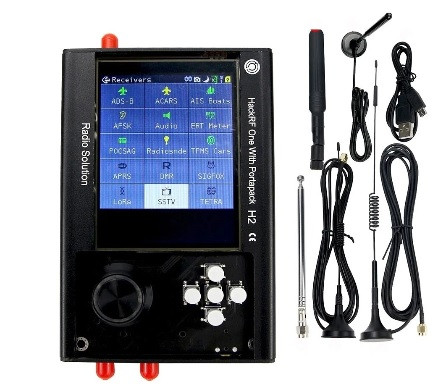

HackRF (portapack H2)
Projet HackRF Portapack Mayhem : https://github.com/portapack-mayhem/mayhem-firmware
C'est un dispositif autonome dédié à la radio logicielle (SDR - Software Defined Radio). Il résulte de l'intégration du module d'extension "Portapack" sur la carte de développement "HackRF One".
Architecture et Spécifications Techniques
Le matériel se distingue par sa polyvalence et sa large couverture spectrale. Voici les caractéristiques techniques clés du modèle H2 :
Plage de Fréquence : De 1 MHz à 6 GHz. Cette plage couvre la quasi-totalité des communications modernes (radio commerciale, GSM, 4G, WiFi, Bluetooth, ISM, GPS).
Mode de Fonctionnement : Transceiver Half-Duplex (capacité d'émettre ou de recevoir, mais non simultanément).
Traitement du Signal : Échantillonnage jusqu'à 20 Msps (Million d'échantillons par seconde).
Connectivité et Stockage : Entrée/Sortie antenne SMA femelle, Port Micro-SD pour le stockage des données et du système, sortie audio Jack 3.5mm.
Domaines d'Application et Fonctionnalités
L'appareil est opéré via le firmware Mayhem, un logiciel embarqué offrant une suite complète d'applications pour l'analyse RF.
Il permet la visualisation en temps réel du spectre radioélectrique (mode Waterfall) et la démodulation de multiples protocoles :
Audio Analogique : Démodulation NFM, WFM, AM, SSB (LSB/USB).
Télémétrie Aéronautique et Maritime : Décodage natif des signaux ADS-B (position des aéronefs) et AIS (position des navires).
Analyse de Capteurs : Lecture des trames de sondes météo, capteurs de pression TPMS et systèmes domotiques (433 MHz / 868 MHz).
GNU Radio
C'est "la" plateforme open-source de référence pour le traitement numérique du signal (DSP). Elle permet de concevoir et simuler des systèmes de communication radio par logiciel.
Points Clés :

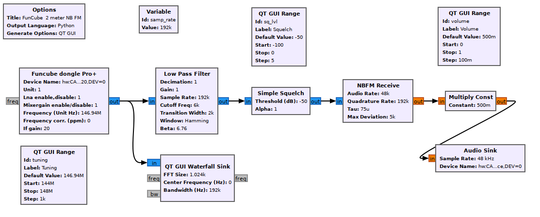

Architecture Visuelle : Conception par "Flowgraphs" (assemblage de blocs fonctionnels graphiques). Exemple :
Performance : Cœur en C++ pour le calcul temps réel, interface en Python pour la flexibilité.
Polyvalence : Compatible avec la majorité des périphériques SDR du marché (HackRF, RTL-SDR, USRP).
Applications : Prototypage de protocoles, rétro-ingénierie, traitement satellite et recherche académique.
